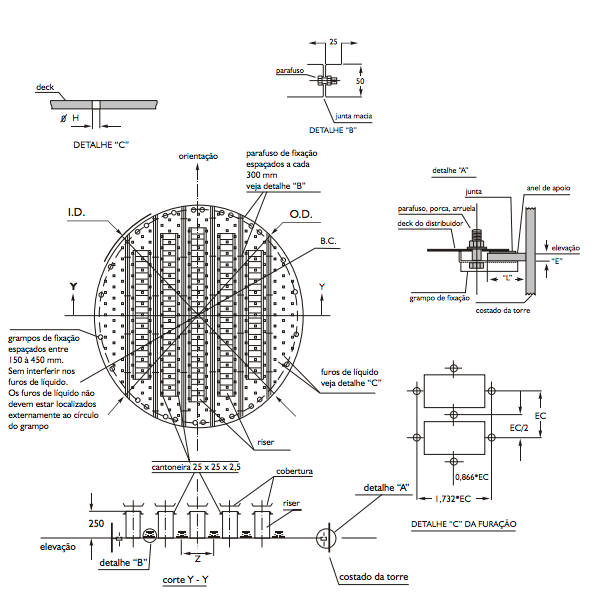

Distribuidor de Líquido de Alta Performance Modelo I 117
- Distribuidor de liquido metálico, para taxas de líquidos maiores de 2,0 m³/m²/h, modelo de orifícios , de alta performance, com flexibilidade de 2:1 ou maiores. Construído em partes para facilitar montagem e desmontagem.
- Recomendamos a colocação de um filtro de linha na entrada do tubo alimentador, com abertura máxima da tela de 0,5 mm. Esta prática impedirá o entupimento dos orifícios de líquido. ” A taxa de líquido recomendada para este redistribuidor é de no mínimo 2,0 m3/m2h. Sendo a flexibilidade normal de 2:1 no entanto desejando maiores flexibilidades, poderá ser fornecido mediante especificação. ” Devido à possibilidade de corrosão nos orifícios de líquido, aço carbono não é recomendado. ” Anel de apoio do interno deve ser provido em todo o perímetro da torre, soldado ao costado da torre com solda de vedação. ” O diâmetro da boca de visita, varia conforme a altura do riser e a largura das calhas individuais. ” Este interno deverá formar par com um limitador não interferente. ” O nivelamento do anel de apoio deverá ser conforme a tabela abaixo
- O interno suporta até133 Kg, para efeito de instalação. ” O interno necessita de junta de vedação; as mesmas não fazem parte do fornecimento da Interpacking. ” Este distribuidor deverá ser acompanhado com um sistema de alimentação modelo I 119 para alimentação de líquido somente na fase líquida. ” Para este interno, deverá ser providenciado testes de vazão máxima e mínima de líquido, teste de estanqueidade e conferência do nível do anel
